国际市政信号协会(IMSA系列)

• IMSA 19-6/20-6(信号和通信电缆)

应用 :

• 这些电缆敷设于地下管道或有增强单元支撑作为架空电缆，或直接埋于地下作为消防信号电缆或交通信号电缆。

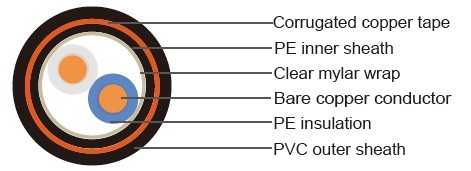

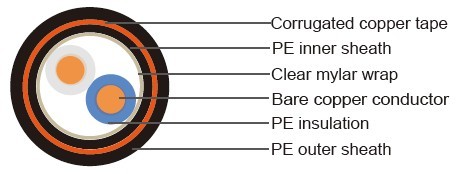

电缆结构:

• - 导体: 实心铜导体，遵循ASTM B-3(多股可选）) - 绝缘: 聚乙烯(PE) - 成对: 两芯对绞 - 粘贴带: 透明麦拉，100%覆盖率 - 内护套: 聚乙烯(PE) - 屏蔽: 波纹铜绕包带- 最少15%搭接 - 外护套: IMSA 19-2-黑色聚氯乙烯 (PVC)/ IMSA 20-2-黑色 聚乙烯(PE)

色彩编码:

• 导体数	绝缘颜色		导体数	绝缘颜色
  	A 线	B线		A 线	B线
  1	白	蓝	14	黑	棕
  2	白	橙	15	黑	灰
  3	白	绿	16	黄	蓝
  4	白	棕	17	黄	橙
  5	白	灰	18	黄	绿
  6	红	蓝	19	黄	棕
  7	红	橙	20	黄	灰
  8	红	绿	21	紫	蓝
  9	红	棕	22	紫	橙
  10	红	灰	23	紫	绿
  11	黑	蓝	24	紫	棕
  12	黑	橙	25	紫	灰
  13	黑	绿

  含有25对以上线芯的电缆按单元分组。按照螺旋缠绕的彩色编码非吸湿性绕包区 分，绕包带的色彩编码与25对线芯的编码一样.

• 额定温度:


• 75°C

• 额定电压:

• 600 V

电缆参数 :

• AWG	对数	实心或多 股	绝缘厚度		内护套厚度		外护套厚度		外径		重量
  			inches	mm	inches	mm	inches	mm	inches	mm	Lbs./ Kft	Kg/Km
  14	2	实心	0.025	0.64	0.045	1.14	0.06	1.52	0.685	17.40	196	292
  14	4	实心	0.025	0.64	0.045	1.14	0.06	1.52	0.77	19.56	254	378
  14	6	实心	0.025	0.64	0.045	1.14	0.08	2.03	0.96	24.38	367	546
  14	8	实心	0.025	0.64	0.045	1.14	0.08	2.03	1.015	25.78	440	655
  16	3	实心	0.025	0.64	0.045	1.14	0.06	1.52	0.66	16.76	166	247
  16	6	实心	0.025	0.64	0.045	1.14	0.06	1.52	0.83	21.08	261	388
  16	12	实心	0.025	0.64	0.045	1.14	0.06	1.52	1.09	27.69	459	683
  16	18	实心	0.025	0.64	0.06	1.52	0.08	2.03	1.25	31.75	646	961
  16	25	实心	0.025	0.64	0.06	1.52	0.08	2.03	1.41	35.81	836	1244
  16	50	实心	0.025	0.64	0.075	1.91	0.11	2.79	2.015	51.18	1618	2408
