国际市政信号协会(IMSA系列)

• IMSA 20-1(交通信号电缆)

应用 :

• 这些电缆适用于交通信号，交通控制系统，火灾报警系统，地下管道和空中安装的户外或室内使
  用。用于额定电压600伏75℃潮湿或干燥的环境中.

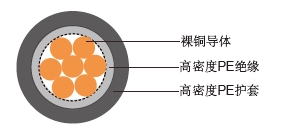

电缆结构 :

• - 导体: 实心铜导体，遵循ASTM B-3，多股铜导体，遵循ASTM B-8, & B-174 - 绝缘: 高密度聚乙烯(HDPE) - 护套: 高密度聚乙烯(HDPE)

色彩编码 :

• 导体数	绝缘颜色	色带颜色	导体数	绝缘颜色	色带颜色
  1	黑	–	14	绿	白
  2	白	–	15	蓝	白
  3	红	–	16	黑	红
  4	绿	–	17	白	红
  5	橙	–	18	橙	红
  6	蓝	–	19	蓝	红
  7	白	黑	20	红	绿
  8	红	黑	21	橙	绿
  9	绿	黑	22	黑	–
  10	橙	黑	23	白	–
  11	蓝	黑	24	红	–
  12	黑	白	25	绿	–
  13	红	白

• 额定温度:


• 75°C

• 额定电压:

• 600 V

电缆参数 :

• AWG	导体数	实心或多股	绝缘厚度		护套厚		外径		重量
  			inches	mm	inches	mm	inches	mm	Lbs./ Kft	Kg/Km
  18	5	7股	0.025	0.64	0.045	1.14	0.354	8.99	60	89
  16	2	实心	0.025	0.64	0.045	1.14	0.299	7.59	39	58
  16	7	7股	0.025	0.64	0.045	1.14	0.419	10.64	102	152
  16	20	7股	0.025	0.64	0.06	1.52	0.696	17.68	278	414
  14	2	实心	0.025	0.64	0.045	1.14	0.25	6.35	52	77
  14	2	7股	0.025	0.64	0.045	1.14	0.341	8.66	55	82
  14	3	实心	0.025	0.64	0.045	1.14	0.342	8.69	66	98
  14	3	7股	0.025	0.64	0.045	1.14	0.359	9.12	71	106
  14	4	实心	0.025	0.64	0.045	1.14	0.372	9.45	85	126
  14	4	7股	0.025	0.64	0.045	1.14	0.391	9.93	88	131
  14	5	实心	0.025	0.64	0.045	1.14	0.406	10.31	103	153
  14	5	7股	0.025	0.64	0.045	1.14	0.43	10.92	108	161
  14	6	实心	0.025	0.64	0.045	1.14	0.44	11.18	118	176
  14	6	7股	0.025	0.64	0.045	1.14	0.464	11.79	127	189
  14	7	实心	0.025	0.64	0.045	1.14	0.44	11.18	136	202
  14	7	7股	0.025	0.64	0.045	1.14	0.464	11.79	141	210
  14	8	实心	0.025	0.64	0.045	1.14	0.476	12.09	155	231
  14	8	7股	0.025	0.64	0.045	1.14	0.507	12.88	160	238
  14	9	实心	0.025	0.64	0.045	1.14	0.511	12.98	172	256
  14	9	7股	0.025	0.64	0.06	1.52	0.571	14.50	192	286
  14	10	实心	0.025	0.64	0.06	1.52	0.586	14.88	197	293
  14	10	7股	0.025	0.64	0.06	1.52	0.592	15.04	205	305
  14	12	实心	0.025	0.64	0.06	1.52	0.603	15.32	232	345
  14	12	7股	0.025	0.64	0.06	1.52	0.636	16.15	244	363
  14	14	7股	0.025	0.64	0.06	1.52	0.668	16.97	280	417
  14	15	实心	0.025	0.64	0.06	1.52	0.667	16.94	284	423
  14	15	7股	0.025	0.64	0.06	1.52	0.704	17.88	302	449
  14	16	实心	0.025	0.64	0.06	1.52	0.667	16.94	299	445
  14	16	7股	0.025	0.64	0.06	1.52	0.704	17.88	316	470
  14	19	实心	0.025	0.64	0.06	1.52	0.701	17.81	348	518
  14	19	7股	0.025	0.64	0.06	1.52	0.741	18.82	366	545
  14	20	实心	0.025	0.64	0.06	1.52	0.737	18.72	370	550
  14	20	7股	0.025	0.64	0.06	1.52	0.779	19.79	387	576
  14	21	实心	0.025	0.64	0.06	1.52	0.737	18.72	384	571
  14	21	7股	0.025	0.64	0.06	1.52	0.779	19.79	405	603
  14	25	实心	0.025	0.64	0.06	1.52	0.796	20.22	450	670
  14	25	7股	0.025	0.64	0.08	1.52	0.925	23.50	518	771
  12	2	实心	0.03	0.76	0.045	1.14	0.384	9.75	74	110
  12	2	7股	0.03	0.76	0.045	1.14	0.397	10.08	74	110
  12	3	实心	0.03	0.76	0.045	1.14	0.402	10.21	99	147
  12	3	7股	0.03	0.76	0.045	1.14	0.42	10.67	103	153
  12	4	实心	0.03	0.76	0.045	1.14	0.44	11.18	124	184
  12	4	7股	0.03	0.76	0.045	1.14	0.459	11.66	130	193
  12	5	实心	0.03	0.76	0.045	1.14	0.48	12.19	152	226
  12	5	7股	0.03	0.76	0.045	1.14	0.503	12.78	159	237
  12	7	实心	0.03	0.76	0.06	1.52	0.561	14.25	212	315
  12	7	7股	0.03	0.76	0.06	1.52	0.579	14.71	222	330
  12	9	7股	0.03	0.76	0.06	1.52	0.677	17.20	284	423
  12	10	实心	0.03	0.76	0.06	1.52	0.69	17.52	296	440
  12	10	7股	0.03	0.76	0.06	1.52	0.686	17.42	309	460
  12	12	实心	0.03	0.76	0.06	1.52	0.711	18.06	346	515
  12	12	7股	0.03	0.76	0.06	1.52	0.753	19.13	367	546
  12	16	7股	0.03	0.76	0.08	2.03	0.876	22.25	501	745
  12	19	7股	0.03	0.76	0.08	2.03	0.929	23.60	582	866
  12	20	7股	0.03	0.76	0.08	2.03	0.976	24.80	618	919
  12	21	7股	0.03	0.76	0.08	2.03	0.976	24.80	643	957
  12	25	7股	0.03	0.76	0.08	2.03	1.08	27.43	751	1117
  10	2	7股	0.03	0.76	0.045	1.14	0.443	11.25	107	159
  10	3	实心	0.03	0.76	0.045	1.14	0.429	10.90	135	201
  10	4	7股	0.03	0.76	0.045	1.14	0.514	13.06	185	275
  10	7	7股	0.03	0.76	0.06	1.52	0.648	16.46	321	478
  8	2	实心	0.03	0.76	0.045	1.14	0.475	12.07	146	217
  8	2	19股	0.03	0.76	0.045	1.14	0.505	12.83	150	223
  8	3	19股	0.03	0.76	0.045	1.14	0.508	12.90	195	290
  8	7	实心	0.03	0.76	0.06	1.52	0.696	17.68	454	675
