国际市政信号协会(IMSA系列)

• IMSA 39-2/40-2( 通信电缆)

应用 :

• 这些电缆通常敷设于地下管道或用作由支撑单元支撑的架空电缆，或安装于建筑物的快速通道， 不包括电缆托盘，或用于防火信号线， 或是电力交通信号和数据采集电缆。

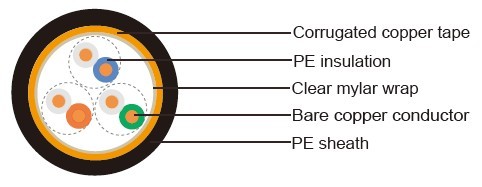

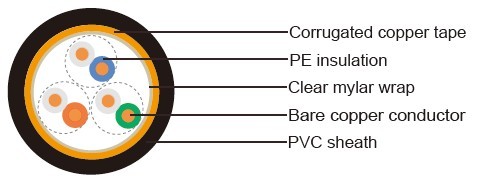

电缆结构 :

• - 导体: 实心铜导体，遵循ASTM B-3 - 绝缘: 聚乙烯(PE) - 成对: 两芯对绞 - 粘贴带: 透明麦拉，100%覆盖率 - 屏蔽: 波纹铜绕包带- 最少15%搭接 - 护套: IMSA 39-2-黑色聚氯乙烯 (PVC)/ IMSA 40-2-黑色 聚乙烯(PE)

色彩编码 :

• 导体数	绝缘颜色		导体数	绝缘颜色
  	A 线	B线		A 线	B线
  1	白	蓝	14	黑	棕
  2	白	橙	15	黑	灰
  3	白	绿	16	黄	蓝
  4	白	棕	17	黄	橙
  5	白	灰	18	黄	绿
  6	红	蓝	19	黄	棕
  7	红	橙	20	黄	灰
  8	红	绿	21	紫	蓝
  9	红	棕	22	紫	橙
  10	红	灰	23	紫	绿
  11	黑	蓝	24	紫	棕
  12	黑	橙	25	紫	灰
  13	黑	绿

  含有25对以上线芯的电缆按单元分组。按照螺旋缠绕的彩色编码非吸湿性绕包区 分，绕包带的色彩编码与25对线芯的编码一样.

• 额定温度:


• 75°C

• 额定电压:

• 600 V

电缆参数 :

• AWG	对数	实心或多 股	绝缘厚度		护套厚度		外径		线缆重量
  			inches	mm	inches	mm	inches	mm	Lbs./ Kft	Kg/Km
  19	3	实心	0.015	0.38	0.045	1.14	0.424	10.77	77	115
  19	6	实心	0.015	0.38	0.06	1.52	0.565	14.35	132	196
  19	12	实心	0.015	0.38	0.06	1.52	0.666	16.92	205	305
  19	18	实心	0.015	0.38	0.06	1.52	0.77	19.56	283	421
  19	25	实心	0.015	0.38	0.08	2.03	0.82	20.83	369	549
  19	50	实心	0.015	0.38	0.08	2.03	1.27	32.26	703	1046
  16	3	实心	0.02	0.51	0.06	1.52	0.57	14.48	130	193
  16	6	实心	0.02	0.51	0.06	1.52	0.67	17.02	203	302
  16	12	实心	0.02	0.51	0.08	2.03	0.89	22.61	415	618
  16	18	实心	0.02	0.51	0.08	2.03	1.09	27.69	528	786
  16	25	实心	0.02	0.51	0.08	2.03	1.14	28.96	744	1107
  16	50	实心	0.02	0.51	0.08	2.03	1.59	40.39	1267	1885
