英国国家高速公路通信系统规范(TR系列)

• TR2161-铠装电力电缆

应用和描述:

• TR2161非铠装电力电缆，中密度聚乙烯护套，用于高速路的照明系统.

标准:

• IEC 60502, BS 5467

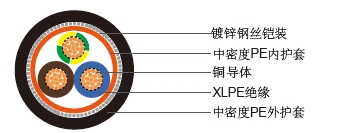

电缆结构:

• - 导体: 多股退火铜导体, 遵循IEC 60228 for 2类 - 绝缘: 交联聚乙烯(XLPE) - 色彩编码: 棕色, 蓝色, 黄绿色 - 内护套: 中密度聚乙烯(MDPE), 遵循IEC 60708 - 铠装(铠电缆装): 镀锌钢丝铠装 - 外护套: 中密度聚乙烯(MDPE), 遵循IEC 60708 - 护套颜色: 黑色

技术参数:

• - 额定电压: 600/Kft volts
  - 最小弯曲半径: 12 x Ø
  - 额度温度: +90º C
  - 导体电阻:

  导体尺寸	mm2	10	25	50	70	95	120	150
  电阻	ohms/ km	1.83	0.727	0.387	0.268	0.193	0.153	0.124

  - 管道电流:


  导体尺寸	mm2	10	25	50	70	95	120	150
  电流	A	92	152	217	266	319	330	406

  - 电压降:

  导体尺寸	mm2	10	25	50	70	95	120	150
  电压降	mv/m	4.1	1.65	0.87	0.6	0.45	0.37	0.3

电缆参数:

• 芯数	标称截面积	标称导体股 数/直径	内护套厚度	铠装厚度	外护套厚度	标称外径	标称电缆重 量
  	mm2	NO./mm	mm	mm	mm	mm	Kg/km
  3	10	7/1.35	1.0	1.25	1.8	19.1	881
  3	25	7/2.14	1.0	1.60	1.8	24.9	1703
  3	50	19/1.78	1.0	1.60	2.0	30.7	2660
  3	70	19/2.14	1.0	1.60	2.0	34.6	3489
  3	95	19/2.52	1.2	2.0	2.2	40.7	4903
  3	120	37/2.03	1.2	2.0	2.3	44.4	5891
  3	150	37/2.25	1.4	2.5	2.5	50.0	7521
