英国标准高速公路电缆

• BS 6346交通信号电缆

应用 :

• 交通信号电缆一般用于交通信号设备的内部链接，也可用于需要高机械强度配置的应用中.

• 标准:

  BS 6346, BS 6360, BS 7655

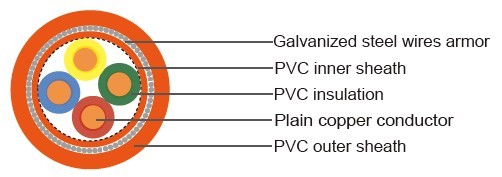

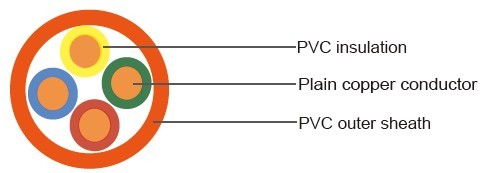

电缆结构 :

• - 导体: 实心退火铜, 遵循BS 6360, 1类 - 绝缘:聚氯乙烯 (PVC), TI1, 遵循BS 7655 - 内衬(铠电缆装):聚氯乙烯 (PVC) - 铠装(铠电缆装): 镀锌钢丝铠装 - 护套:聚氯乙烯 (PVC), TM1, 遵循BS7655 - 护套颜色: 桔色

色彩编码 :

• 4芯- 红色, 蓝色, 黄色, 绿色
  8芯- 棕色, 黄色, 绿色, 红色, 白色, 蓝色, 黑色, 桔色
  12芯- 棕色, 黄色, 绿色, 红色, 白色, 蓝色, 黑色, 桔色, 红色/白色, 灰色, 红色/蓝色, 紫色
  16芯- 棕色, 黄色, 绿色, 红色, 白色, 蓝色, 黑色, 桔色, 红色/白色, 灰色, 红色/蓝色, 紫色, 棕色/红色, 黄色/红
  色, 灰色/红色, 黑色/红色
  20芯- 棕色, 黄色, 绿色, 红色, 白色, 蓝色, 黑色, 桔色, 红色/白色, 灰色, 红色/蓝色, 紫色, 棕色/红色, 黄色/红
  色, 灰色/红色, 黑色/红色, 紫色/红色, 桔色/红色, 绿色/红色, 蓝色/白色

• 技术参数:


• - 额定电压: 600/Kft volts
  - 导体电阻: at 20°C: 18.1ohms/km(1.0mm2)
  12.1 ohms/km(1.5mm2)
  - 最小弯曲半径: 6 x Ø
  - 温度范围: -15º C - +70º C
  - 短路温度: 160ºC
  - 阻燃: BS EN 60332-1-2

电缆参数 :

• 芯数	标称截面积	标称导体股 数/直径	绝缘厚度	内衬 厚度	铠装直径	护套厚度	外径 O/D	标称电缆重 量
  	mm2	NO./mm	mm	mm	mm	mm	mm	Kg/km
  非铠装
  8	1.0	1/1.13	0.63	-	-	1.4	12.6	218
  12	1.0	1/1.13	0.63	-	-	1.5	13.5	305
  8*	1.0	1/1.13	0.63	-	-	1.4	14.5	523
  铠装
  4	1.0	1/1.13	0.63	0.8	0.9	1.4	13.3	325
  8	1.0	1/1.13	0.63	0.8	0.9	1.4	15.6	413
  12	1.0	1/1.13	0.63	0.8	1.25	1.5	17.9	567
  16	1.0	1/1.13	0.63	0.8	1.25	1.5	19.9	774
  20	1.0	1/1.13	0.63	0.8	1.25	1.6	22.0	905
  4	1.5	1/1.38	0.63	0.8	0.9	1.4	12.5	363
  8	1.5	1/1.38	0.63	0.8	0.9	1.4	15.8	534
  12	1.5	1/1.38	0.63	0.8	1.25	1.5	18.5	704
  16	1.5	1/1.38	0.63	0.8	1.25	1.6	20.0	836
  20	1.5	1/1.38	0.63	0.8	1.25	1.6	21.5	1040
  8*	1.0	1/1.13	0.63	0.8	0.9	1.4	16.3	533

  * 包括额外的 6mm2 接地线
